Как правильно выставить метки?
6976
61
Тойота Сиенна, 2005г. Не было печали, пока не решил заменить ремень ГРМ(пробег перевалил за 200 000км).
В теории все вроде бы просто, снимаешь старый ремень, на его место надеваешь новый, предварительно совместив метки. На практике промахнулся. Но видимо не фатально, клапана с поршнем тьфу-тьфу, не встретились, заводится. Первую минуту вполне нормально работает, потом такое ощущение что вот-вот помрет, загорается чек. OBD2 говорит что присутствуют 2 ошибки P0016, P0018- нарушение позиции валов, т.е. все-таки промахнулся. Разбираю заново, снова собираю максимально внимательно. Сбрасываю ошибки. Завожу, ситуация повторяется, первые секунды работает нормально, потом приходит вибрация и ощущение что вот-вот заглохнет. Через пару минут снова загарается чек и снова теже ошибки.
Советуйте.
Ловкий парень
Ну как правильно выставить... вроде всё просто - выставляешь метки и огонь... А что не получается то?
Volodya
Причем тут зажигание? Я его не трогал. Снял ремень, одел ремень, получил ошибки.
Проделал процедуру повторно, получил тот же ошибочный результат. Видимо есть какая-то хитрость которую я не знаю.
Ловкий парень
Гуглишь выставление меток по своему двс , находишь картинки и по ним выставляешь. На многих двс рекомендуется фиксировать валы/звезды/шестерни таккак при натяжке ремня убегают метки. А главное пробывать заводить только после двух четырех оборотов колена вручную и проверки меток.
Ловкий парень
Никаких хитростей, если ремень брали оригинал, то там прямо на нём метки есть, и надо быть....что ыб промазать.
В общем - собирайте по меткам и поедет.
А лучше указать еще и ДВС.
djlab
А что за метки на ремне ГРМ - расскажите.
grey54rus
Гуглишь выставление меток по своему двс , находишь картинки и по ним выставляешь.

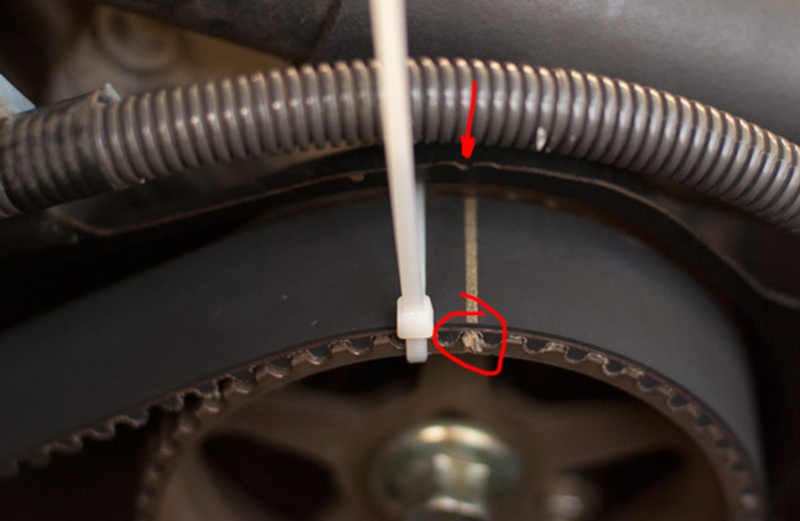

Так в общем-то и делал. Но не все однозначно. Вот например: На ремне метка нарисована на зубчике, на шкиве метка тоже на зубчике. Соответственно когда ставишь получается что метка на ремне попадает либо слева, либо справа относительно метки на шкиве. Вот почему бы не нарисовать метку на ремне между зубьями, тогда метки бы точно совпали.

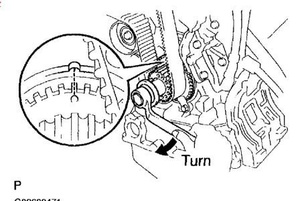

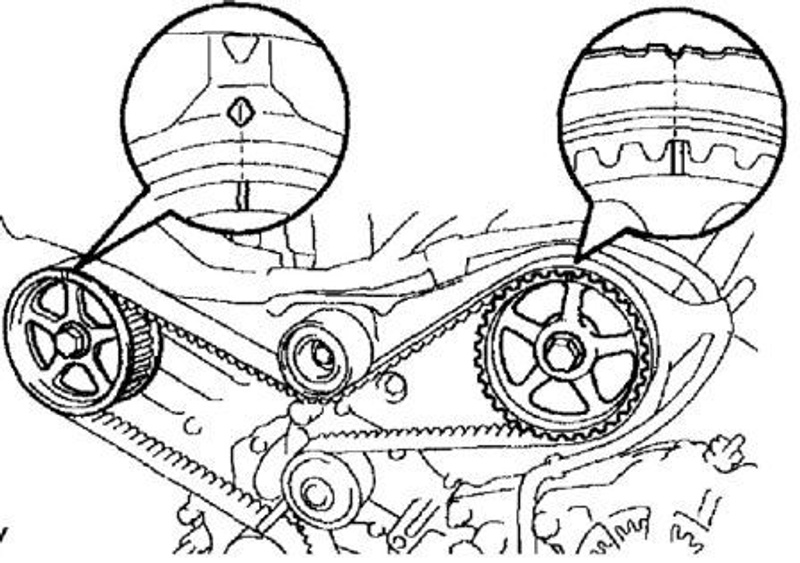

На картинке с интернета(прилагаю) метка на ремне нарисована между зубьями и это правильно. А у меня на ремне нарисована на зубчике. Пунктирная линия в моем случае в отличие от сплошной на картинке.

А главное пробывать заводить только после двух четырех оборотов колена вручную и проверки меток.
После скольки оборотов? Тоже вставал вопрос как проверить метки. Ибо засекаешь на ремне метку , потом крутишь колено, когда ремень появляется в том же месте то метки разбежались. Мы прикинули что если полный оборот дали и клапана в поршень не уперлись то можно заводить.
djlab
А лучше указать еще и ДВС.
Тойота 3MZFE, V6, 3.3L
Ловкий парень
Бред какой-то. Метка выставляется на распредвале и на коленвале, сколько раз ГРМ менял менял - на ремне вообще на метки внимания никогда не обращал. Думается мне, что RTFM.
На такте сжатия первого!!!! цилиндра, ни третего, шестого. Именно первого!
Форвард
А как мне поймать этот такт первого цилинда? Выкручивать свечу в первом и глазками пытаться углядеть местоположение поршня?
Vld
Метка выставляется на распредвале и на коленвале
У меня не рядная четверка, у меня V6. Соответственно 2 распредвала.
Делал как этот парень
Моя ошибка в том что поленился нарисовать метки на ремне и валах, понадеялся на метки на новом ремне.
Теперь придется детально разбираться в матчасти.
Ловкий парень
У меня не рядная четверка, у меня V6. Соответственно 2 распредвала.
у меня рядная четвёрка и два распредвала... выставляешь коленвал по метке, оба вала по метке, одеваешь цепь... ну или ремень, ни разу не ошибся.
Ловкий парень
Что за способ метки на ремне? Метки на валах выстовляются относительно меток на двс и всё.
grey54rus
вроде как есть двигатели в которых выставляютя по меткам на ремне... ибо нет метки на корпусе.
Vs
Что все так завелись по поводу меток на ремне? На субару тоже на оригинальных есть полоски на ремне, с ними проще устанавливать, кто-то их вручную рисует. Грубо говоря чтобы между звездочками валов было определенное количество зубьев. Если меток на ремне нет, есть вероятность там немного прослабить и будет на 1 зуб больше.

Для ТС: а на старом ремне были метки? перенести на новый их не получается? Или где в магазине попросить новый оригинал посчитать зубья между метками?
Такт сжатия, характеризуется повышением давления в цилиндре. Выкрутить свечи (желательно все) облегчает вращение двигателя. Заткнуть отверстие первого цилиндра бумажным чопиком (без фанатизма), провернуть двигатель (не стартером). Как чопик вылетит, так такт сжатия и будет найден. Подгоняем поршень к ВМТ и смотрим метки, удивляемся что не совпадают. Восстанавливаем статус кво по меткам ну дальше по знакомой тропе.
igornsk
есть моторы, на которых вообще только по спец шаблонам можно выставить метки.
igornsk
Есть. У ренаульта, например.
Форвард
Заткнуть отверстие первого цилиндра бумажным чопиком (без фанатизма), провернуть двигатель (не стартером). Как чопик вылетит, так такт сжатия и будет найден.
А если к началу опыта поршень первого цилиндра находится в ВМТ то начав вращать коленом не получится разряжения внутри цилиндра и как следствие бумажный чопик со свистом влетит внутрь "бачка с маслом"? :ха-ха!: Что я тогда делать буду, выжигать его паяльной лампой? :ха-ха!:
igornsk
согласен, рисок на корпусе двс может не быть , тогда нужно искать технологические отверстия для стопора валов и рекомендуемым инструментом стопорить валы.
Ловкий парень
Я тут почитываю изредка блог автомеханика, почти твоего соседа, вот таких вот случае было описано не раз. :biggrin:
Но понимаю, что дилершип возмет 150$ в час, частный механик 100$.

Попроси гр. Федорова о информации, у него есть прекрасные и информативные TSB - Technical Service Bulletins.

Еще бегло пробежал http://www.siennachat.com , там TSB выкладывают люди, правда региться надо.
Правильно свернутый чопик не залетит:улыб:
Форвард
Итак, нужно сделать:
1. Добраться как минимум до первого свечного колодца, выкрутить катушку, свечку, вставить бумажный чопик(на всякий случай примотав к нему веревочку чтобы если вдруг я окажусь хреновым конструктором чопиков то можно было бы его вытащить).
2. Пока ремень ГРМ хоть и не правильно но надет и все крутится без загибания клапанов я вращаю коленвал и бросаю это делать по мере вылетания чопика.
3. Совмещаю максимально точно метку шестеренки коленвала с меткой на кузове. Отверткой проверяю что поршень рядом.
4. Снимаю ремень ГРМ
5. Распредвалы можно крутить, но без фанатизма, т.к. коленвал стоит в положении ВМТ первого цилиндра и поршень 1-го горшка не даст клапанам этого 1-го горшка открыться. Грубо говоря распредвал будет крутиться чуть меньше чем на 360 градусов. Крутим распредвалы и выставляем их метки шкивов напротив меток на корпусе.
6. Согласно инструкции по сборке начинаем надевать ремень начиная с колена и далее на все шкивы и ролики.
7. Высвобождаем натяжитель, ремень надет.
8. Крутим коленвал на предмет убедиться что клапана не встречаются с поршнями.
Все верно?
Теперь вопросы:
1. Первый свечной колодец считается от шкивов или от коробки? Вроде бы от шкивов, но уточнить будет не лишним.
2. По идее через сколько то оборотов должны совпасть метки на всех валах. И это будет подтверждением того что ремень надет правильно. Вопрос через сколько?
Ловкий парень
2. По идее через сколько то оборотов должны совпасть метки на всех валах.

Ставлю на 3 оборота коленвала. Метки на валах относительно двс совпадут.
Ловкий парень
у меня вопрос, а распредвалы и коленвал не фиксируются? отливов в блоке под это дело не предусмотрено?

где первый цилиндр нужно тоже смотреть в книге, у хонды первый был у ГРМ, у пежо вот у маховика
ivаn_zh
где первый цилиндр нужно тоже смотреть в книге, у пежо вот у маховика
Пруф есть?
Vs
service мануал на любой мотор пежошный мотор, ну или диагностический сканер, типа lexia
ivаn_zh
У ренаультов то же самое, как минимум на K7M и K4M. Ну и у некоторых ниссанов теперь тоже :миг:
Vs
знатокам пежо можно верить без пруфов:хехе:
Ловкий парень
Саня, если еще актуально - в "Митчеле" есть все по замене.
Ловкий парень
2. По идее через сколько то оборотов должны совпасть метки на всех валах. И это будет подтверждением того что ремень надет правильно. Вопрос через сколько?
Верно отчасти, это может быть не одна сотня оборотов))
Lucky_man
Почему-то всегда считал, что один оборот колена равен двум оборотам распредов, а уж про сотни оборотов вообще не понял :eek:
Vld
А, ну да :agree: Соответственно метки должны совпасть через два оборота колена
Лис
Саня, если еще актуально - в "Митчеле" есть все по замене.
Да, советы очень актуальны, на выходных в планах ковыряние в машине. Обязательны ли все эти хлопоты по поиску ВМТ в первом цилиндре или достаточно просто повернуть колено до метки и распреды тоже до метки и надеть ремень?
Что такое "Митчел"?
Ловкий парень
на выходных в планах ковыряние в машине.
У вас тоже три дня отдыхать? :biggrin:
А по теме, я бы не заморачивался со всякими чопиками, а выставлял метки по мурзилке
Мотор
Почему-то всегда считал, что один оборот колена равен двум оборотам распредов, а уж про сотни оборотов вообще не понял :eek:
Я тоже сначала думал что все так просто, пока на практике не проверил. Количество зубьев ремня не кратно количеству зубьев шестерен, поэтому добиться очередного совпадения всех меток так непросто. Менял на Ej201 ремень, более десятка оборотов делал, но так и не совпадало))
Просто мы о разных метках, я ждал совпадения меток на ремне. А по меткам на шестернях и головах/блоке все совпадало.
Lucky_man
А на кой хрен ждать метки на ремне? Главное чтоб совпали метки на распредах и колене
ivаn_zh
у меня вопрос, а распредвалы и коленвал не фиксируются? отливов в блоке под это дело не предусмотрено?
Нет вроде.
Мотор
А у ТСа они совпадают нет? Ведь вроде тоже крутил колено.
Lucky_man
В том и прикол, что у ТС они НЕ совпадали :biggrin: Ему нужно тупо их правильно выставить, прокрутить на два оборота и сравнить. Все
Ловкий парень

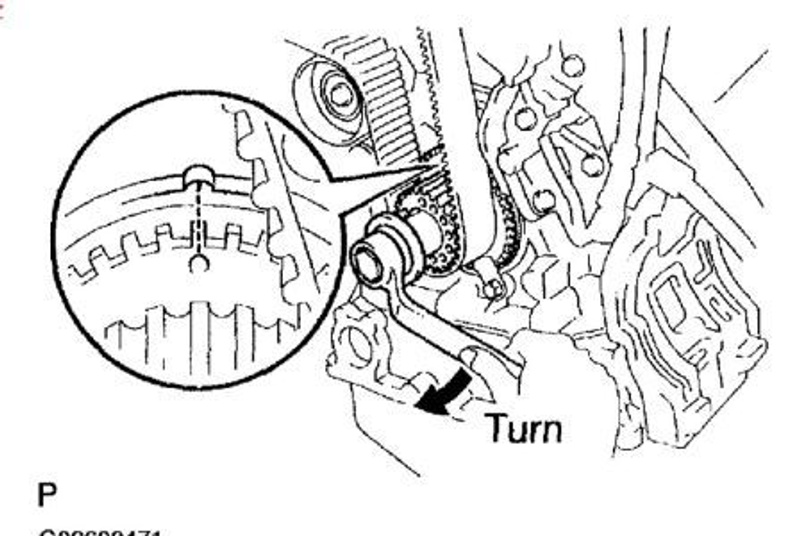

Сань, я на своём первом "Лисомобиле" всего-то после полугода владения, будучи "дундуком" в машинах, с помощью "букваря" с подобными картинками сам поменял ремень ГРМ.
А тут тебе - "блюдечко с голубой каёмочкой":миг:
Ставь по меткам - "и васякот".
Лис
Я уже 2 раза думал что васякот выставляя по меткам согласно картинкам. А он все не кот и не кот. Аж топик завел.
Считай что я на бронепоезде. Итак,
Мне колено крутить до совпадения меток на шестеренке и на корпусе и далее выставлять распреды или мудрить с поиском такта сжатия первого цилиндра и только потом приступать к вращению распредвалов?
Ловкий парень
если с английским плохо, пошукай на русском языке...
А так вот...
StasRn
Вот тоже самое без болтовни, но с текстовыми комментариями.

Vs
Тойотовод и не знаете?
А метки там обычные, краской.
