вальмовая крыша с мансардой
16951
23
вопрос вот в чем какую конструкцию лучше преминить угол наклона трапецевидных скатлв 30 а треугольных 45 пролет около 10 метров
Anton Unix
Наслонные стропила с ригельными затяжками. Под прогонами стойки из бруса.
Anton Unix
а ригельные затяжки на какой максимальной высоте а то хочется потолок максимально поднять
Anton Unix
а ригельные затяжки на какой максимальной высоте а то хочется потолок максимально поднять
А какая высота потолка в мансарде, на том уровне и затяжка, нижний её срез, ну и толщину отделки учесть. В крайнем случае, ригеля можно и в помещении оставить, обыграв декором.
Главное, чтоб при ходьбе они не мешали панкоскому гребню:улыб:
Anton Unix
при 30 градусах высота в коньке около 2,8 м комната планируется где-то 4,5x8 под бильярдную со скошенными углами с минимальной высотой около 1,5 метра идея сделать ригели низко и включить их в интерьер мне нравится например сделать их на высоте 2 м не высоко ли будет?
Anton Unix
а стойки под прогоны можно опирать на пол по лагам а лаги идут по двутавру 20 с шагом 90?
шаг для стропил в 100 нормально будет? потолок будет вдооь стропил до самого их соединенияа стойки под прогоны можно опирать на пол по лагам а лаги идут по двутавру 20 с шагом 90?
шаг для стропил в 100 нормально будет? потолок будет вдооь стропил до самого их соединения
Anton Unix
Молодцы!!!
Продолжайте дальше И у Вас все получититься!!!!!!
Anton Unix
при 30 градусах высота в коньке около 2,8 м комната планируется где-то 4,5x8 под бильярдную со скошенными углами с минимальной высотой около 1,5 метра идея сделать ригели низко и включить их в интерьер мне нравится например сделать их на высоте 2 м не высоко ли будет?
Два метра низко будет, т.к. многие любят ходить вокруг бильярда с кием на плече, выискивая хороший шар. Поломают кии и побьют ригеля.
Anton Unix
а стойки под прогоны можно опирать на пол по лагам а лаги идут по двутавру 20 с шагом 90?
шаг для стропил в 100 нормально будет? потолок будет вдооь стропил до самого их соединенияа стойки под прогоны можно опирать на пол по лагам а лаги идут по двутавру 20 с шагом 90?
шаг для стропил в 100 нормально будет? потолок будет вдооь стропил до самого их соединения
Стойки лучше упереть на двутавр.
Шаг для стропил 100 слишком большой, оптимально 58 см. под минвату 60 см. ну и обрешётка из 25(23-24) нормально держит на таком расстоянии.
Ну и конечно потолок проще крепить поперёк стропил, чем по вдоль.
И не забывайте применять ерщёные гвозди, т.к. саморезы(чёрные) на кровлях часто срезает.
Anton Unix
спасибо! а оцинкованные саморезы можно использовать
Anton Unix
спасибо! а оцинкованные саморезы можно использовать
Если только фирменные и толстые.
сирота
думаю использовать spax а на сколько толстые?
Anton Unix
Простую схемочку Вашей вальмовой кровли одним глазом бы увидеть. Или подробное описание.
Дело в том, что термин "вальмовая кровля, крыша" каждый понимает по-своему.
Уверен - можно улучшить интерьер, экстерьер и сэкономить деньги.
Кулак

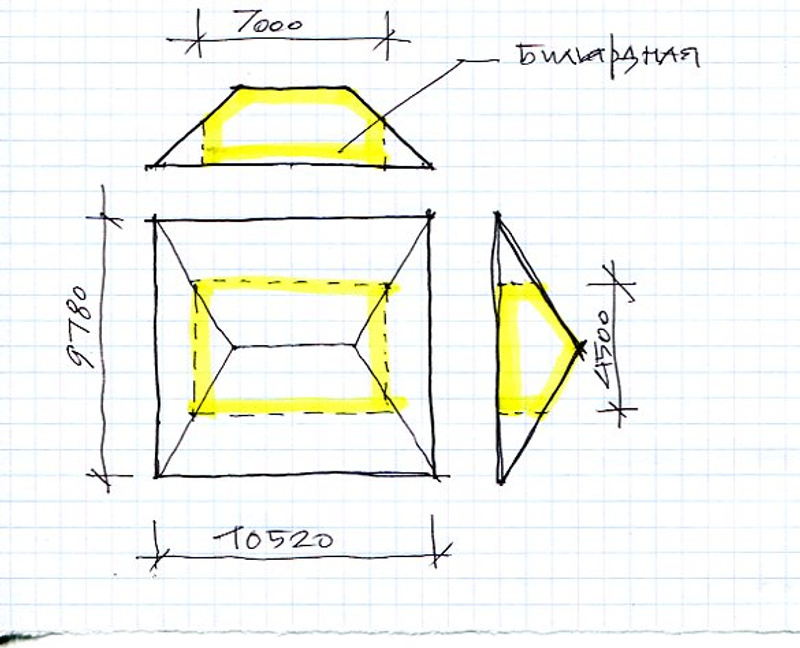

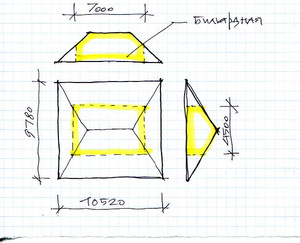

Крыша имеет 4 ската: 2 из которых треугольники 2 других трапеции. Треугольные скаты под углом 45 градусов, трапециевидные скаты под углом 30 грудосов. внешний размер дома 9.78 * 10.52 (Прямоугольник). Треугольные скаты идут по стороне 9.78, трапециевидные скаты по стороне 10.52. как-то так
Anton Unix
Под вальмой крышей хотите организовать мансарду? :шок:, хозяин конечно - барин, я бы не стал, там в полный рост можно стоять только в середине, шаг в сторону и уже головой зацепился, лучше сломать её и сделать "классику", а так знаете, из "хомна" - конфетки не выйдет.
Anton Unix

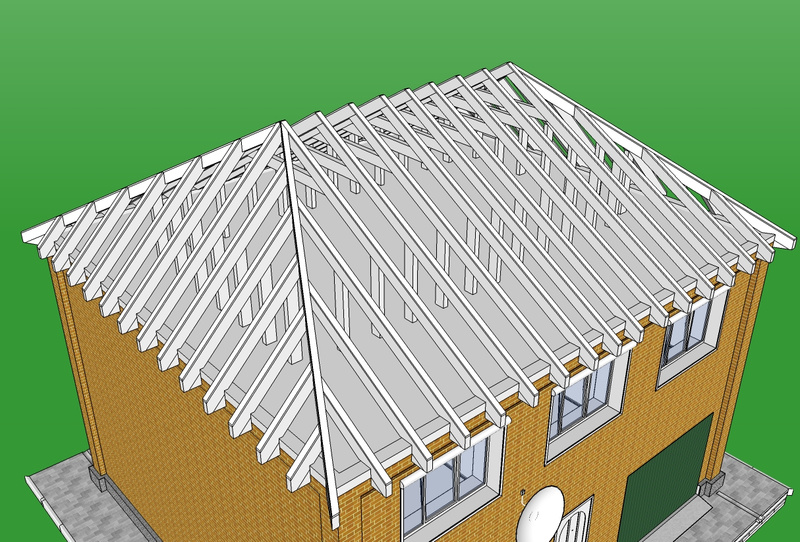

Вот собственно стропильная система
Anton Unix
Вот собственно стропильная система
[/цитата

Прогоны добавь, и конёк. И будет всё отлично.
Стропильные ноги ещё должны в ребре сходиться, а не "в разбег"
сирота
чего-то не понял всмысле в ребре
Anton Unix
В переходе со ската на скат стоит стропилина, к ней приходят стропила смежных скатов.
Должно быть симметрично, опора одной совпадать с опорой другой.
Anton Unix
Конструкция жизнеспособная. Распор стропил удерживается горизонтальным брусом по периметру стен. Стропила меньше 6 метров. Прогоны не нужны. Горизонтальные затяжки стропил тоже. Их /прогоны и затяжки/ можно сделать для "интерьера". Тогда для стропил можно использовать древесину любого качества, потому что пролет не больше 3 метров. Стоек под прогоны хватит трех по длиной стороне. по короткой две по углам .
В бильярдной, в интерьере "кантри" будут видны 6 брутальных стоек с лежащими на них прогонами и горизонтальные стяжки под потолком, на которые подвешены светильники.
сирота
Эти куцые стропила обычно обзывают нарожниками. И ставить их вразбежку ничем не возбраняется. Коньковый брус здесь не нужен.
Anton Unix
Узел сопряжения стропила, мауэрлата и кобылок показан очень уж условно... А в остальном просто отпад!:миг:
Затяжка нужна чтобы снять распор с мауэрлата (чтобы не произошло то, что по весне в общаге на ул. О. Жилиной). Максимально эффективно она работает при установке внизу. На такой высоте она работать практически не будет. Но так как потолок вам нужен горизонтальный, то ставить эти доски всё равно придется))...
В чем это так лихо нарисовано? :eek:
