разделка трубы и установка печи
31673
47
Нужен совет по разделке трубы и установки печи. Единственная проблема это размер потолочного отверстия, между стеной и балкой перекрытия всего 45 см. Имеется печь шир- 40см. длина -50см.высота от пола -80см.Расстояние от стены до печи-15см., далее будет водяной бак, которого ещё нет,а там уже через -50см. уже и потолок с отверстием 45-45см, далее потолок из доски 5см, будет заливатся глиной и вот она крыша из профлиста. Ещё момент на балке о которой мы говорим расположены стропила на расстоянии 15 см. до края трубы. .Вопрос: какими материалами воспользоваться чтобы не сгореть????? За ранее благодарю.
При проходе дымовой трубы через перекрытие из дерева следует делать разделку, позволяющую удалить сгораемые конструкции:
на 380мм для защищенных поверхностей.
на 500мм для не защищенных поверхностей.
Итого при защите размер разделки для 115 трубы= 380+115+380мм=min775мм
Защищать поверхности следует негорючими материалами (базальтовый картон, вата, минерит, стекломагний)...
Укрывать материалы нержавеющими экранами.
Обязательно всю стену за дымоходом до потолка.
Расстояние до стропил - не менее 130мм от поверхности если защитить дерево.
В целом совет - за безопасности не экономьте и не в коем случае не ставьте сэндвич...
на 380мм для защищенных поверхностей.
на 500мм для не защищенных поверхностей.
Итого при защите размер разделки для 115 трубы= 380+115+380мм=min775мм
Защищать поверхности следует негорючими материалами (базальтовый картон, вата, минерит, стекломагний)...
Укрывать материалы нержавеющими экранами.
Обязательно всю стену за дымоходом до потолка.
Расстояние до стропил - не менее 130мм от поверхности если защитить дерево.
В целом совет - за безопасности не экономьте и не в коем случае не ставьте сэндвич...
С умом делать и этих размеров хватит, если не "теоретически" подходить к делу. У мну волосы на голове зашевелились, когда я разобрал проход между 2 и 3 этажом, который "простоял" 12 лет из них 3 зимы камин интенсивно использовался. Там были обломки кирпичей и куски обуглившихся досок почти вплотную к трубе.
Не загорелось, так понимаю, потому, что достаточного притока воздуха не было.
Не загорелось, так понимаю, потому, что достаточного притока воздуха не было.
-

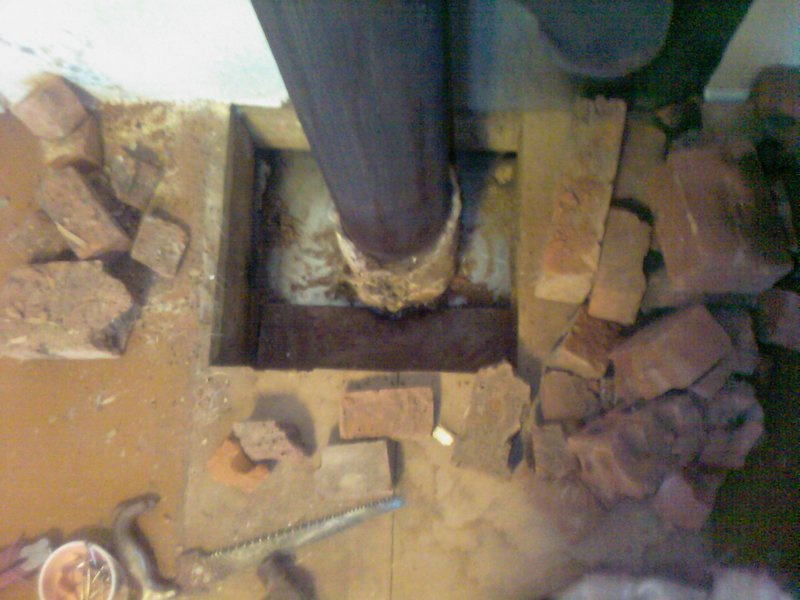

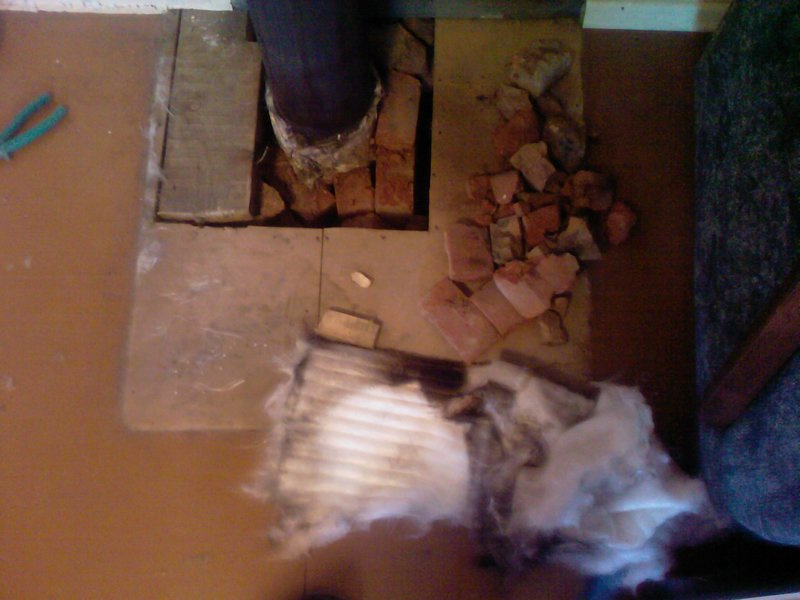

Это я увидел, когда снял оцинковку
-

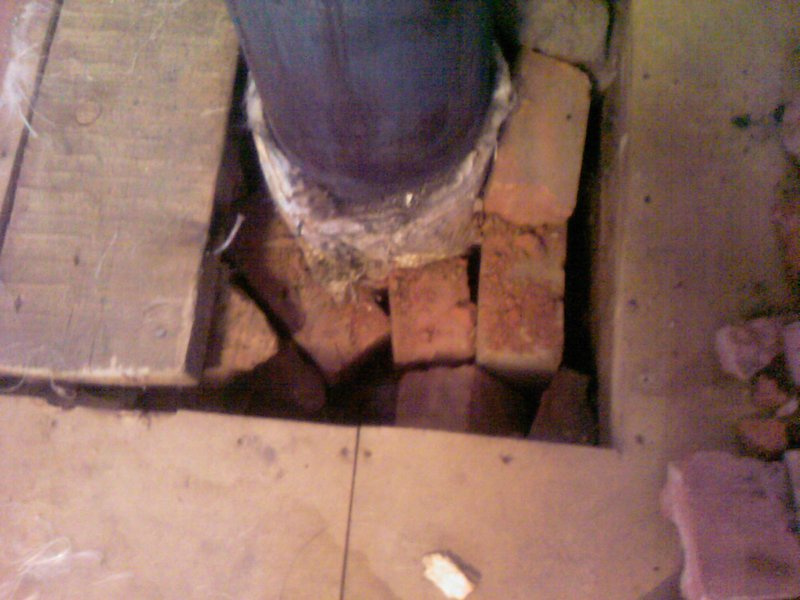

Ближе
-

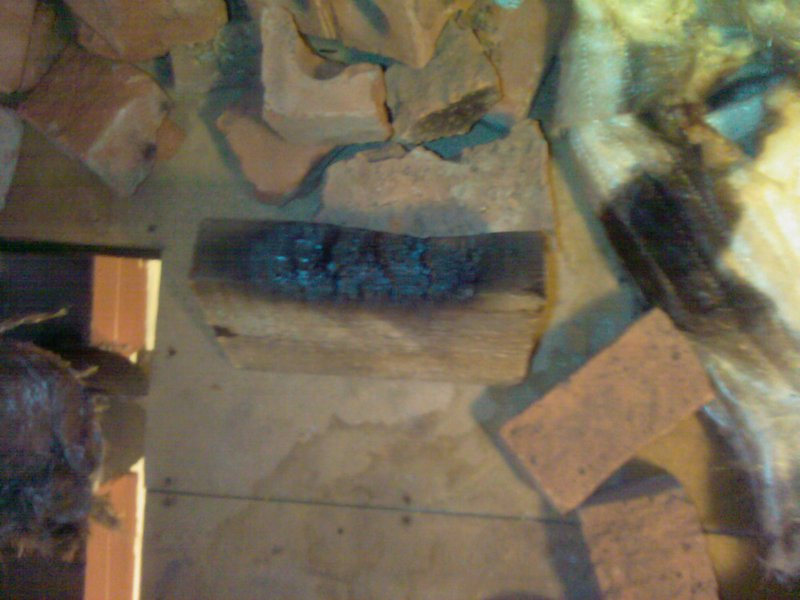

Ещё доска…
-
Обуглилась…
-

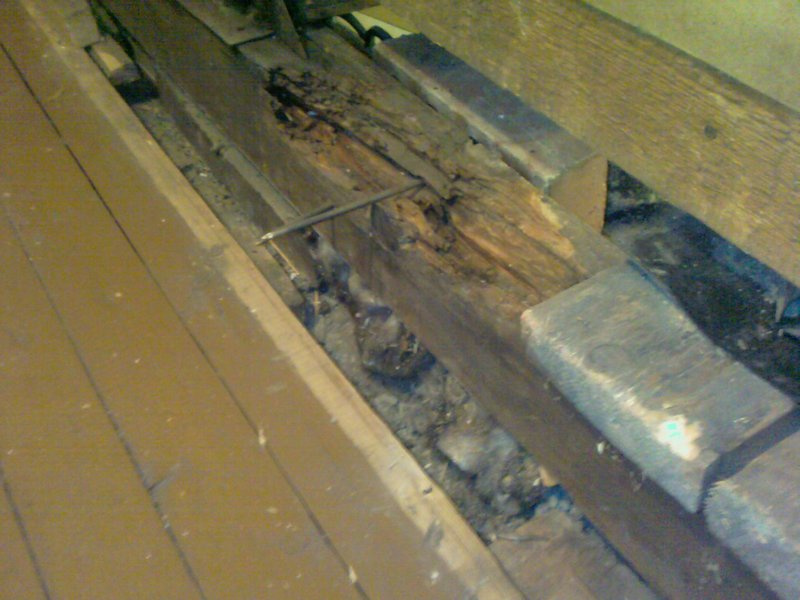

А это балка над камином сопрела…
Тогда остаётся топить бани по чёрному
Сэндвичененавистник
Сэндвичененавистник
Тогда остаётся топить бани по чёрномуЕсть что то возразить по делу или как всегда:"мимопроходилдайчёнитьляпну?"
Сэндвичененавистник
Я всего лишь рассказываю как оно есть, а что и как купить и установить - пусть решает каждый сам...
Сейчас читают
ЗИМА. ДОРОГИ. МАЛО СНЕГА....
8935
122
Не просто дозор )
55401
1000
Оружие самообороны, за и против.
253173
864
Бюджетной альтернативы нормальному сэндвичу-нет.
Эксплуатируют многие и не первый год, в том числе и на ТТ-котлах в постоянном режиме.
Да, действительно не идеальны и противопожарные меры не отменяют, но однозначно лучше кирпичных и одностенных труб.
Эксплуатируют многие и не первый год, в том числе и на ТТ-котлах в постоянном режиме.
Да, действительно не идеальны и противопожарные меры не отменяют, но однозначно лучше кирпичных и одностенных труб.
И чем лучше?
Я считаю что лучшее это керамический дымоход с утеплителем
Я считаю что лучшее это керамический дымоход с утеплителем
Бюджет такого (дымохода)газохода 5м. для бани?
И что плохого в них? Я вот разделку прошёл обычным отрезком, а потом мансарду -- сендвичем.
В потолке -- разделка из нержавейки, вокруг неё стекломагниевый лист, чтобы не было контакта с деревом. Внутри -- керамзит. Во все стороны от печи (чуть больше 50 см от каждой стенки) перегородки выложены кирпичом от пола до потолка.
На кровле сверху на сендвич надет мастер-флэш, сверху зонтик.
Единственное, что я сразу забыл хомуты затянуть на сендвичах -- в результате у самого нижнего внешняя труба с утеплителем сползла вниз, но это поправимо.
В потолке -- разделка из нержавейки, вокруг неё стекломагниевый лист, чтобы не было контакта с деревом. Внутри -- керамзит. Во все стороны от печи (чуть больше 50 см от каждой стенки) перегородки выложены кирпичом от пола до потолка.
На кровле сверху на сендвич надет мастер-флэш, сверху зонтик.
Единственное, что я сразу забыл хомуты затянуть на сендвичах -- в результате у самого нижнего внешняя труба с утеплителем сползла вниз, но это поправимо.
На первый взгляд все очень неплохо, особенно про кирпич - самое верное решение.
Размер разделки у вас какой?
Труба в мансарде сильно греется - руку держать можно???
Размер разделки у вас какой?
Труба в мансарде сильно греется - руку держать можно???
На выходных измерю, точно не помню, купил в магазине готовую. Труба, которая одинарная (ну и соответственно внутренняя у сендвича), по-моему, 110 мм.
Руку держать не пробовал. Мансарда получилась случайно (жалко было стропила отпиливать), поэтому недоделана: пола нет (подшит потолок и сверху лежит утеплитель -- минеральная вата производителя на букву K), сделаны фронтоны, окно, дверь ну и собственно обрешётка с кровлей. Лестницы нет, по приставной залажу, чтобы проверить, что всё в порядке, внутрь залажу редко.
Руку держать не пробовал. Мансарда получилась случайно (жалко было стропила отпиливать), поэтому недоделана: пола нет (подшит потолок и сверху лежит утеплитель -- минеральная вата производителя на букву K), сделаны фронтоны, окно, дверь ну и собственно обрешётка с кровлей. Лестницы нет, по приставной залажу, чтобы проверить, что всё в порядке, внутрь залажу редко.
Может кому и пригодиться,видел такое у человека.Банный дом с мансардой.Труба из нержавейки,проходит в кирпичном дымоходе по улице.Можно было и по дому кирпич пустить,но место не позволяло, по моему..Всё собирали и выкладывали узбеки.По материалу,пару мешков цемента,щебень,нержавейка метров 5 наверно,поддон кирпича,рабочие руки.,позже кирпич облицевали камнем.Шестое лето стоит труба,проблем нет.
Так он у вас не жилой - тогда не имеет значения.
з.ы.: за сэндвичем "глаз да глаз".
Проводить ревизию раз в год перед сезоном минимум, при необходимости чистить ...
з.ы.: за сэндвичем "глаз да глаз".
Проводить ревизию раз в год перед сезоном минимум, при необходимости чистить ...
Да, нежилой. На даче живём только летом, баня -- это баня. Второй этаж случайно получился и не доделан.
Высота трубы у меня метров 7, не думаю, что там что-то надо чистить.
Высота трубы у меня метров 7, не думаю, что там что-то надо чистить.
..... за безопасности не экономьте и не в коем случае не ставьте сэндвич...Все плохо с трубами? А с применением вермикулита трубы в баню можно ставить? И стоимость такой трубы?
Все плохо с трубами? А с применением вермикулита трубы в баню можно ставить? И стоимость такой трубы?Смотря какие трубы вы имеете ввиду???
Деплодар - тот же сэндвич только вместо ваты засыпной вермикулит.
Те же яйца, только в профиль, ибо слабое место у сэндвича - внутренний ствол...
+ вермикулит - очень текучий материал, подверженный усадке со всеми вытекающими...
+ пыжи (затычки торцевые) - все же ватные и все от сэндвича в этом вопросе им не чуждо.
Новохим-9 - внутренний ствол из монолитно-литого вермикулита со связующим.
Вермикулит честно не горит и не спекается до 1350С. Связующее до 1500С.
В целом спозиционирован как спец в области высоких температур в силу огнеупорности вермикулита.
Стоимость отличается значительно, но Теплодар уж больно дешёв...
А скажем если сравнить с Вулканом или Жеремисом - в одной цене...
Смотря какие трубы вы имеете ввиду???
Не знаю. Наверное те, которые можно пропустить через второй этаж, через два перекрытия(пирога) и не очковать? Новохим-9? Вулкан? Жеремис? .....Пойду искать- сравнивать.... а почему нельзя сразу цену озвучить?
Student555555
guru
Прошу совета. Под банную печь не лил фундамент. Печь легкая, Кирасир-15. В качестве экрана на полу можно или нет положить ряд кирпича? Если возможно то как, надо или нет изоляцию между кирпичем и доской, какую? Или лучше купить готовый экран из нержавейки? Поделитесь опытом.
Student555555
guru
У вас жилой, второй, этаж или чердак. Почему именно сэндвич? Вчера в Печкине на Северной видел сэндвич(вата) 1900 р/м, производитель хбз.
пропускать через 2-й этаж нельзя никакие - это запрещено для всех дымоходов...
В чем основная и принципиальная разница - я написал.
Цену нельзя написать, потому что непонятно какой именно у вас конфигурации дымоход - вот и пишу абстрактно.
StasRn
guru
Прошу совета. Под банную печь не лил фундамент. Печь легкая, Кирасир-15. В качестве экрана на полу можно или нет положить ряд кирпича? Если возможно то как, надо или нет изоляцию между кирпичем и доской, какую? Или лучше купить готовый экран из нержавейки? Поделитесь опытом.Просто ряда кирпича не достаточно.
В боевом режиме под печью на поверхности до 300С.
Проложите на доску слой асбокартона, Потом слой кирпича "плашмя", после опять картон или утеплитель 30мм (в матах, для пола), а в конце весь пирог укройте нержавейкой.
-

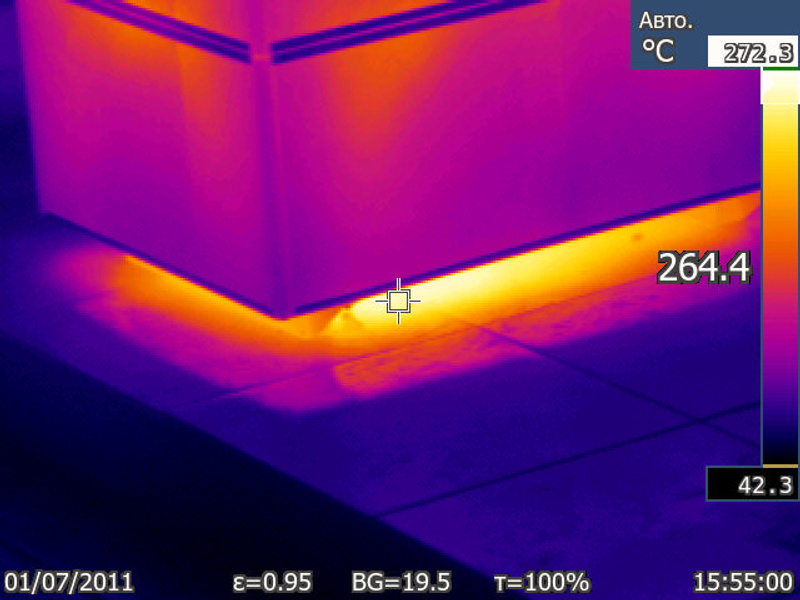

Под печью Куткина - 272С.
-

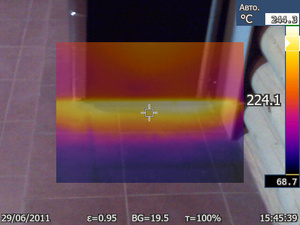

Термофор "Гейзер" - 242С
StasRn
guru
У вас жилой, второй, этаж или чердак. Почему именно сэндвич? Вчера в Печкине на Северной видел сэндвич(вата) 1900 р/м, производитель хбз.Вот как прогорит - ХБЗ к кому идти с притензиями...
уф..... пИчаль...
Student555555
guru
Производитель, скорее всего, известен. Я не интересовался. Если интересно можно позвонить.
Цену нельзя написать, потому что непонятно какой именно у вас конфигурации дымоход - вот и пишу абстрактно.Ну, ладушки опишу как смогу. Баня из оцилиндровки с мансардным… Печь – Кирасир 20-интро (115диаметр) на трубе бак с горячей… хбз - какой. Высота потолка в парной-2440. От потолка в парной до конька -3200. Если выводить через стену (не через второй этаж) то получается около двух метров от трубы печи (бака) до дымохода, ну и далее… метра четыре вверх. Мне вроде все понятно, но проход через оцилиндровку? Она ж еще оседать будет! (не до конца осаживать дымоход – стыки?)
Сорри, давно не заглядывал...
Вулкан - около 19 тыр.
Новохим - около 22 тыр.
По остальным производителям не подскажу, но всяко дешевле...
Вулкан - около 19 тыр.
Новохим - около 22 тыр.
По остальным производителям не подскажу, но всяко дешевле...
По проходу стены проблем не будет, но 2 метра в горизонт делать -
В целом если решите все же - листы прохода не подшивайте с низу до полной усадки... просто на саморезы по верхней кромке... как осядет - подшейте по периметру и вуаля.
В целом если решите все же - листы прохода не подшивайте с низу до полной усадки... просто на саморезы по верхней кромке... как осядет - подшейте по периметру и вуаля.
Student555555
guru
Подскажите по стеновым экранам(не кирпич). Как сделать? Сруб оцилиндровка. Печь Кирасир 15(грейвари). Или подскажите где почитать. Толком ничего не нашел. Заранее спасибо.
StasRn
guru
уточните?
Вам требуется защитить стену над печью за трубой верно?
Вам требуется защитить стену над печью за трубой верно?
Student555555
guru
Топка в комнате отдыха, стена оцилиндровка(первая стена), стена между мойкой и парилкой(легкая стена) еще не сделал. Собсвенно вопрос защита двух стен, потолка, утепление(материал) легкой стены(парилка-мойка)? Фундамент под печь не монтировал(хотя еще возможно), стропильную поставлю в выходные. Сильно не пинайте строительный опыт черпаю с форумов.
IVMIVM
guru
На сколько я помню СНиП (а он цитируется в инструкции по установке печи, посмотрите вашу), то всё равно нужно сколько-то выложить кирпичом, а потом, если так не хочется выкладывать дальше, нужно какую-то штукатурку, асбест делать. Тут где-то цитировали.
Я вот просто выложил кирпичом во все стороны от печи (она стоит как бы в центре бани: топочный канал выходит в предбанник, одна стенка в мойке, основная часть -- в парной) от пола до потолка.
Я вот просто выложил кирпичом во все стороны от печи (она стоит как бы в центре бани: топочный канал выходит в предбанник, одна стенка в мойке, основная часть -- в парной) от пола до потолка.
StasRn
guru
Ясно...
Пока есть возможность отлейте фундамент под печь и стену вокруг печи с припуском в стороны на 300мм...
Самый надежный способ - именно кирпич.Плюс он отлично аккумулирует тепло и будет отапливать баню после потухания печи.
К тому же поможет в просушке.
Да и печь ставить на дерево - не гуд... Печь с камнями и дымоходом на полу потянет на 200 с лишним кг...
Пока есть возможность отлейте фундамент под печь и стену вокруг печи с припуском в стороны на 300мм...
Самый надежный способ - именно кирпич.Плюс он отлично аккумулирует тепло и будет отапливать баню после потухания печи.
К тому же поможет в просушке.
Да и печь ставить на дерево - не гуд... Печь с камнями и дымоходом на полу потянет на 200 с лишним кг...
Student555555
guru
А припуск почему 300?. Кирпич 120 ширина. Т.е кирпич на край фундамента или отступить надо?
Подскажите есть ли скидка у вас в теплодаре? нужна печь сахара 16 лнз с трубами экранами ну и возможно баком для воды и камнями.
StasRn
guru

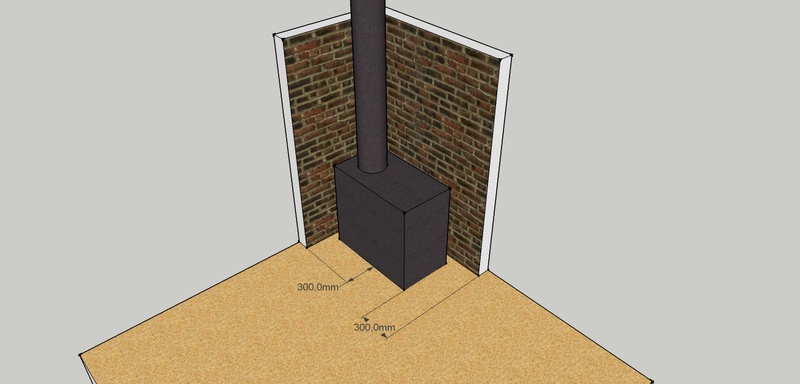

А припуск почему 300?. Кирпич 120 ширина. Т.е кирпич на край фундамента или отступить надо?Вот так...
Подскажите есть ли скидка у вас в теплодаре? нужна печь сахара 16 лнз с трубами экранами ну и возможно баком для воды и камнями.Продажей печей не занимаемся.
Производим дымоходы.
Но я бы рекомендовал обратить внимание на печи Ферингер или Кирасир.
спасибо. посмотрел внешне дизайн интересный. а вы я так полагаю монтируете печи и дымоходы? сколько будет стоить осуществить монтаж печи со всеми облицовками высота парной 2,6 высота мансарды 2,6 и выход на крышу примерно 1,5-1,8
Нет. мы не монтируем... просто консультирую из опыта.
Если нужен монтаж - могу передать вас к дилеру который этим занимается....
Если нужен монтаж - могу передать вас к дилеру который этим занимается....
Про то отчего бани загораются? Я как электромонтажник как на духу Вам скажу, горят они не от дымоходов, а от неправильной электропроводки!!! На неделе обзвонил- объехал ВСЕ конторы, торгующие печами и дымоходами.
Кто в лес, а кто по дрова... Абсолютно разное говорят, один даже умудрился соединение труб в межэтажное перекрытие засунуть... Но все говорят, что они самые самые... Что делать? Собрать все вместе( советы) и сделать по своему? Кста.. Про запрещение дымохода по жилым- вторым этажам только от вас услышал. Угарный газ ? Может весь этот сэндвич еще и сверху закрыть трубой оцинковкой- вентиляционной- это ж не дымоход (стоит копейки)?
На неделе обзвонил- объехал ВСЕ конторы, торгующие печами и дымоходами. Кто в лес, а кто по дрова... Абсолютно разное говорят, один даже умудрился соединение труб в межэтажное перекрытие засунуть... Но все говорят, что они самые самые... Что делать? Собрать все вместе( советы) и сделать по своему? Кста.. Про запрещение дымохода по жилым- вторым этажам только от вас услышал. Угарный газ ? Может весь этот сэндвич еще и сверху закрыть трубой оцинковкой- вентиляционной- это ж не дымоход (стоит копейки)?Проложите на доску слой асбокартона, Потом слой кирпича "плашмя", после опять картон или утеплитель 30мм (в матах, для пола), а в конце весь пирог укройте нержавейкой.А использую ли пеногазобетон для этого? Легче, лучше изоляция, чем у кирпича.. 10см, к примеру.
Нет, газобетон снипом не предусмотрен. также нельзя использовать силикатный кирпич, насколько помню
Приезжайте к нам на консультацию...
Отвечу на все вопросы.
Отвечу на все вопросы.
А использую ли пеногазобетон для этого? Легче, лучше изоляция, чем у кирпича.. 10см, к примеру.У него наверное прочность - основное ограничение.
Все же под печью в бане - вода , огонь, вес печи с камнями+бак+вода+дымоход...
Как то так...
Нет, газобетон снипом не предусмотрен. также нельзя использовать силикатный кирпич, насколько помнюРечь шла не про дымоход. а про изоляцию под печь...
А так верно: силикатный кирпич в дамоход нельзя.
Про газобетон речи в нормативах нет, но если принимать во внимание применение газобетона - тоже не стоит...
Нет нет, тут другое. Каркасная дача, проем под металлическую печь во внешней стене. Печь на подиум хотел из сибита и проем тоже сибитом заполнить. Чтобы печь как можно ближе к стене была. Трубу снаружи, выход из печки горизонтальный, через сибит. Изнутри сибит покрыть плиткой, посредством мастики гарант.А использую ли пеногазобетон для этого? Легче, лучше изоляция, чем у кирпича.. 10см, к примеру.Все же под печью в бане - вода , огонь, вес печи с камнями+бак+вода+дымоход...
посоветуйте плз магазины с хорошим выбором материалов для защиты деревянных стен от неэкранированной железной банной печи. Рассматриваю все, от нержавейки и внутри базальтовым волокном, до керамических листов с проставкой и тд.
Какой фирмы сэндвичи на трубу посоветуете и где? То есть надо прийти, увидеть и пощупать, что бы сделать выбор.
Какой фирмы сэндвичи на трубу посоветуете и где? То есть надо прийти, увидеть и пощупать, что бы сделать выбор.
